01 — OUR PHILOSOPHY
보이지 않던 공간의 아름다움을 빛으로 발견하고,
평범한 공간에 새로운 인상을 더합니다.
조명에 대한 기술과 경험을 바탕으로 공간의 특성에 맞는 솔루션을 제안합니다.
빛의 밝기와 색, 방향과 균형까지 세심하게 설계하여 기억에 남는 야간 경관을 만들어갑니다.

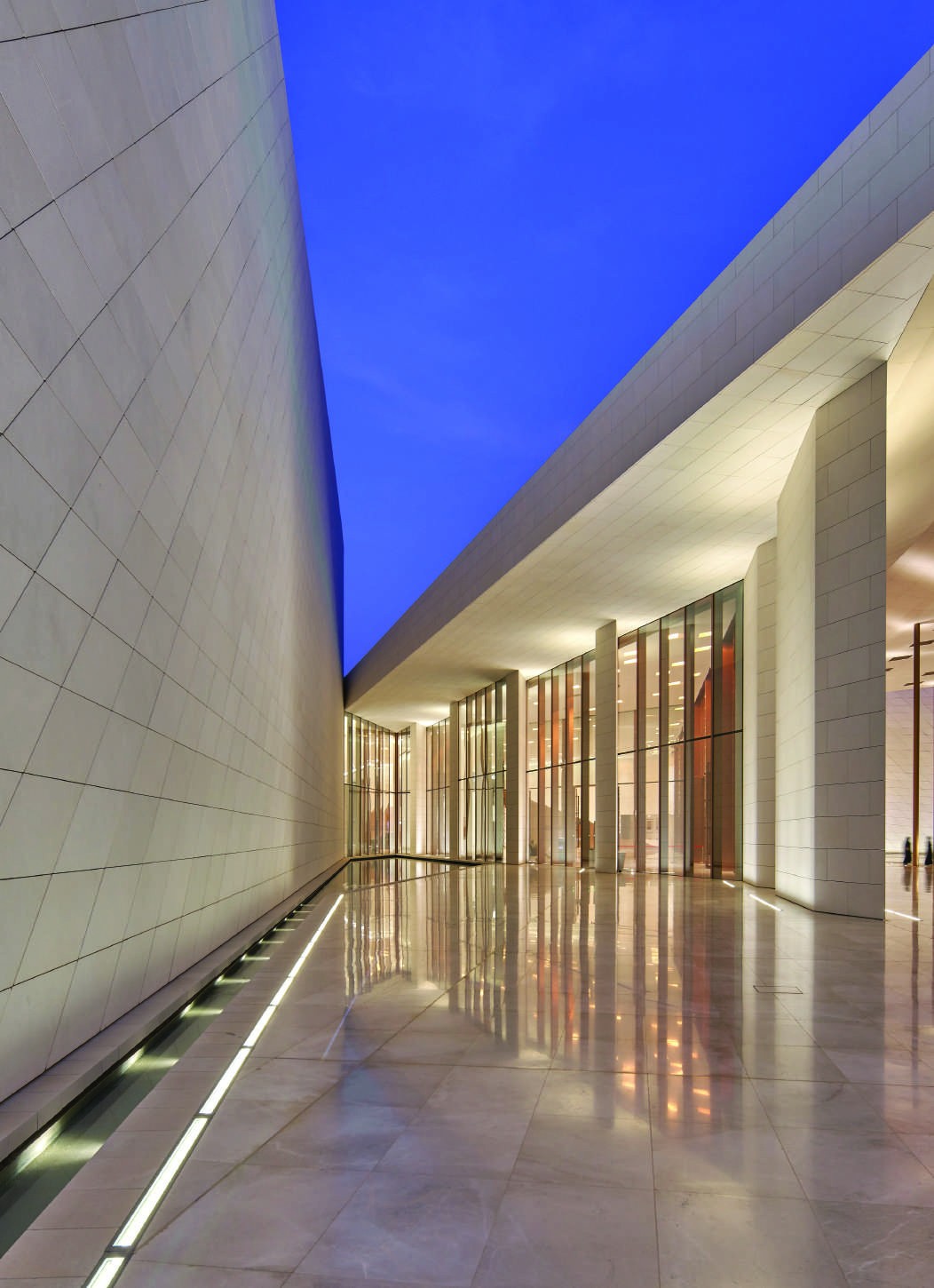

LIGHT & LANDSCAPE

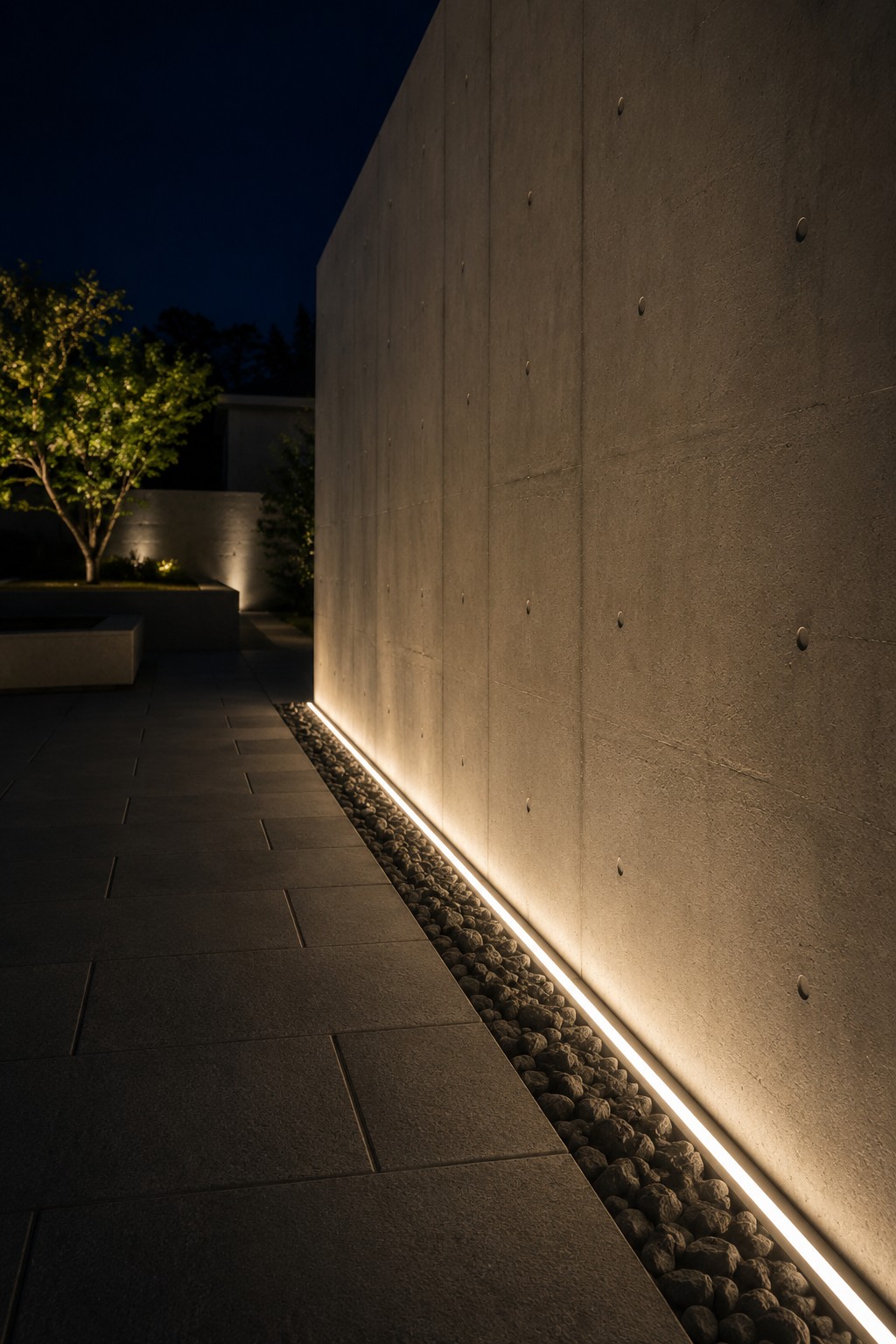

LIGHT & ATMOSPHERE
따뜻하고 부드러운 빛부터 깨끗하고 선명한 빛까지.
공간의 목적과 분위기에 맞는 색온도를 제안합니다.
02 — LUMINAIRES
DMX512 / RGB WIRING
서브 컨트롤러가 조명기구 안에 있는지, 외부에 있는지에 따라 조명으로 연결되는 배선이 달라집니다.
DMX 신호와 전원을 조명기구에 각각 연결합니다.
DMX512 신호 ↓
전원 공급 ↓
등기구 01LED 색상 · 밝기 제어등기구 02LED 색상 · 밝기 제어등기구 03LED 색상 · 밝기 제어금색 선은 등기구의 DMX 입력으로, 청색 선은 전원 입력으로 연결됩니다. 등기구 내부의 서브 컨트롤러가 신호를 받아 LED의 색상과 밝기를 제어합니다. 개별 제어는 등기구별 주소·채널 설정에 따릅니다. 그림은 입력 관계를 나타낸 개념도이며, 실제 DMX 신호는 제품 지침에 따라 순차 연결하거나 전용 스플리터로 분배합니다.
외장 컨트롤러가 전원을 받아 RGB 채널 출력으로 조명을 제어합니다.
제어 신호 ↓
전원 공급 ↓
공급받은 전원을 RGB 채널별로 제어해 출력
등기구 01RGB 채널 출력으로 제어등기구 02RGB 채널 출력으로 제어등기구 03RGB 채널 출력으로 제어COM·R·G·B 네 선으로 전원 공급과 RGB 밝기 제어
조명기구에는 별도의 DMX 신호선 없이 COM·R·G·B 출력 배선을 연결합니다. 일반적인 정전압 RGB 방식에서는 PWM으로 각 채널의 밝기를 제어합니다. 같은 출력에 연결된 조명은 함께 제어되며, 개별 제어에는 별도 출력 또는 디코더 구성이 필요합니다.
내장형은 조명기구 내부에서 신호를 해석하고, 외장형은 컨트롤러에서 제어된 전원을 조명에 전달합니다.
위 그림은 구성 이해를 위한 예시입니다. COM 극성, 전압, 채널별 허용 전류, 배선 및 DMX 종단 처리는 해당 제품의 결선도를 확인하세요. RGBW는 지원 제품에 한해 W 채널을 추가합니다. 표시한 배선 색은 기능 구분용이며 실제 전선 색을 지정하지 않습니다.
INSTALLATION GUIDE
제품 사양부터 설치 전 확인사항,
카탈로그 도면까지 한곳에서 확인하세요.
LIGHT DISTRIBUTION
LIGHTING PORTFOLIO
03 — CATALOGUE
제품별 사양과 배광, 다양한 적용 사례를 확인하세요.
LANDSCAPE LIGHTING CATALOG · VOL. 02
PDF 다운로드 ↓
